1. 超大可视观察窗

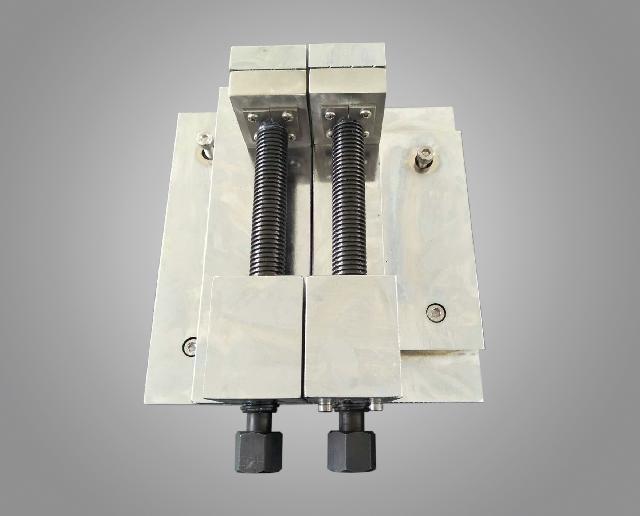

2. 双边夹具
适用于100mm直径以内的棒材切割。
SC-MCM-5金相试样切割机适用于各种金相试样材料的切割,通过平台的纵向推动来进行试样切割,切割范围大,切割能力强;双边夹具结构,牢牢固定试样;夹具钳口和工作台面等主要零部件均采用不锈钢材料制成,使用寿命长;内置冲洗水枪,维护保养极其方便;切割室采用双面透明有机玻璃窗口和内置LED照明灯,并配备强力排气装置,使观察更清晰;柜式结构,方便存储各类切割耗材;并配备循环冷却系统,切割后的试样表面光亮、平整,无烧伤,是切割试样的理想设备。
型号 | SC-MCM-5 |
切割方式 | 手动,平台Y向进给 |
切割片尺寸 | Φ380×2.8×Φ32mm |
最大切割截面 | 100×120 mm |
Y轴行程 | 265mm |
主轴转速 | 2800r/min |
电机功率 | 4kw |
切割平台尺寸 | 250×240mm,12mmT型槽 |
切割夹具 | 螺纹夹具,钳口高度60mm, 开口120mm |
输入电源 | 380V, 50Hz, 10A, 三相五线 |
外形尺寸 | 800×900×1640mm |
重量 | 340kg |
水箱容量 | 100L |
水泵流量 | 25L/min |
水箱尺寸 | 460×600×680mm |
水箱净重 | 36kg |
