SC-STT-1005电脑伺服式拉压力试验机

名称:SC-STT-1005电脑伺服式拉压力试验机
可在线通过咨询了解详情

通过以下按钮进入下一步

电脑伺服式拉压力试验机

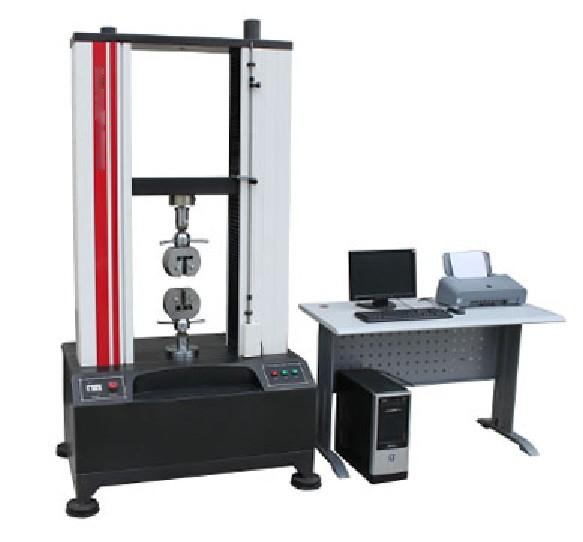

一、品名:SC-STT-1005电脑伺服式拉压力试验机


1  :本图片仅供参考,以出货为准。

二、制程规范:

符合:GBISO7500/1,JJG475-88,ASTM E4,DIN5122,JIS B7721/B7733,EN1002-2,BS1610,CNS 9471/9470等各国标准规范。

三、功能及能力说明:

本机采用不同的测试夹具,可做拉伸、压缩、弯曲、剪切等试验,极大方便用户研发、品管工作。

四、结构说明:

1、主机结构:采用高精度传动螺杆,提高了传动效率和精度;采用高强度四柱式导杆固定上横梁及台面,构成高钢性框架台面。

2、标准化夹具替换:拉伸、压缩、弯曲、剪切、剥离、撕裂等试验夹具操作方便,替换快速,提高测试效率。

3、紧急停止控制开关:在遇到意外情况下,能够快速控制机台停止工作。

 4、安全装置:软件超载﹑紧急停机装置,上、下安全行程限定装置机装置。

五、电脑软体控制说明:

1.软件环境:中英文Windows平台下的HY-V软件包。

2.语言选择:具有中文简体,中文繁体,英文等多种语言接口在操作中自由切换,极大的方便操作

者的使用。

3.单位转换:常用力量gfkgfNKNIbf等及位移mmcmmin,具有并且可自由转换。

4.基本功能:具有材料试验机的基本参数:①.降伏点 ②.抗弯强度 ③.曲服强度 ④.抗拉强度

⑤.延伸率 ⑥.剪切强度 ⑦.最大值 ⑧.断裂值 ⑨.变形量 ⑩.平均值 ⑾.对比图形等等

二十机种参数

5.多种曲线显示模式: 应力-应变、力量-位移、力量-时间、强度-时间等多种曲线模式。

6.运用数据: 运用数据库管理测试及标准,使作者可用预建数据或自行修建。

7.测试模式:包含抗拉.抗弯.抗压.抗折.黏着.撕裂.剥离.伸长量伸长率……等设定。

8.伺服控制模式:定位移.定速度.定应变速率.定荷重.定荷重速率定应力速率.应力速率等。

9.方便实用的置零功能:力量、伸长、位移只需按一个键即可手动调零,同时具有测试开始时系

统自动进行调零功能

10.动态显示:测试过程中,负荷、伸长、位移以及选中的试验曲线随着测试的进行,实时动态显

示在主控屏幕上。

11.峰值保持:在测试的整个过程中,测试项目的最大值始终跟随试验的进行在屏幕窗口上显示。

12.手动取点功能:具有测试过程中特殊手动取点功能。

13.自动判别:试样破坏后,系统自动识别并按预期的测试要求自动切换完成下一功能。

14.自动存储:试验条件、测试结果、标距位置自动存储。

15.自动回归:具有测试完毕中联板自动回到测试起始原点功能。

16.图形分析:试验完毕后,可从测试曲线上用鼠标查看数据,试验曲线上的任意点可进行局部放

大分析,并可选择打印。

17.曲线对比:同组试样的曲线可迭加对比。

18.报表输出:图形及参数开放给客户修改.可输出到WORD报告格式,方便而易学实用和异地传阅。

19.量程扩展功能:可增配不同容量规格的传感器、引伸计和夹具,拓宽测量范围,从而实现试验

精度的更准确性

20.故障自动侦测:伺服系统出现故障时,可自动诊断出故障产生的原因并将该故障的代码自动存

储在伺服驱动器内,以便迅速查找并排除故障。

21.测试界面:直观、易懂、易用,有中英文操作介面,任意切换测试报告可依照模板预设成自己需要的格式,以后导出报告时,测试结果自动导到到模板内。测试结果可设定有或无没表头、可设定有无没有数据、可设定有或没有曲线、可设定数据和曲线一起导出,报告可一次调出1个结果,也可调出多个结果。

六、技术规格:





1

试验级别

0.5

2

最大试验(KN)

100(全程自动分段控制)

3

荷重精度

0.005%

4

试验力分辨率

±1/300000F.S全程分辨力不变)

5

力范

0-100KN

6

试验力示值相对误

示值的±0.5

7

形分辨力

±1/300000F.S全程分辨力不变)

8

量范

0.2%-100%F.S

9

形示值相对误

示值的±0.5

13

位移分辨率(mm)

0.0005

14

位移示值相对误

示值的±0.5

15

试验速度范

0.1-300mm/min(全电脑控制)

16

试验控速精度

速度<0.1 mm/min为设定值的±1%

速度≥0.1 mm/min为设定值的±0.5%

17

力控速率范

0.5%5FS/S

18

力控速率精度

定值的±0.5%

19

应变控速率范

0.2%5FS/S

20

应变控速率精度

速率<0.05FS为设定值±1%

速率≥0.05FS为设定值±0.5%

21

恒力/位移/量范

0.5%~100FS

22

恒力/位移/量精度

定值<10FS, 为设定值的±1%

定值≥10FS, 为设定值的±0.5%

23

主机外型尺寸(mm)

120700×2600

24

试验宽(mm)

650(也可根据客户产品规格要求定制)

25

最大行程(mm)

1530(也可根据客户产品规格要求定制)

26

主机重量(kg)

1000

27

主机

AC 220V 50HZ  2KW

28

工作

5℃~45,湿30%98%,气压86kpa-106kpa

29

测试夹具

订制





七、随机附件:

1.维护工具一套;2.说明书、保证书各一份;
